整体包装设计系统 国内首创理想包装设计平台 高校包装专业统编教材《物流运输包装设计》推荐包装设计软件

整体包装设计系统

大型装备运输包装(框架木箱)设计

软件特点

  • 1使用目前最先进的CAD设计平台
  • 2符合《GB/T 7284-2016 包装用框架木箱》标准
  • 3符合《JCK Asia Industrial Standard包装用框架木箱 亚洲统一标准
  • 4根据内装物尺寸和重量自动查表计算,无需了解木箱结构
  • 5自动输出工艺单
  • 6自动成本计算,并输出各种计算结果的对比方案
  • 7快速生成木箱三维模型及装配图
  • 8使用有限元分析技术进行包装设计强度校核
  • 9支持熟悉木箱结构的用户手工更改木箱各构件的参数
  • 10新版本V5.0提供提高包装强度、降低包装成本方案
  • 软件功能

  • 整体包装设计系统支持GB7284-2016规定的三种箱型:

    1. 1型箱-木板封闭箱

    2. 2型箱-胶合板封闭箱

    3. 3型箱-花格箱

  •

    三种箱型比较

    箱     型

    箱型箱板的铺法

    组装方式

    适用范围

    1型 1-A型 木板封闭箱 钢钉组装 用于需防水、防潮等防护的内装物
    1-B型 螺栓组装
    2型 2-A型 胶合板封闭箱 钢钉组装
    2-B型 螺栓组装
    3型 3-A型 花格箱 钢钉组装 用于不需或只需简易防水、防潮等防护的内装物
    3-B型 螺栓组装

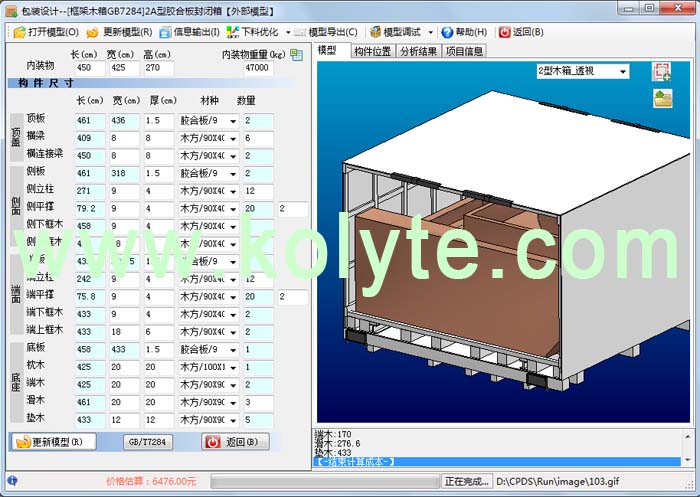

    软件主界面



    框架木箱强度校核

    本软件采用有限元仿真分析来进行框架木箱各构件强度校核和堆码、吊装等工况的强度校核,减少了繁琐的手工计算,不必掌握力学计算的公式。

    从V5.0以后也使用力学经验计算公式,但仅作为尺寸的初始值,最后将根据有限元分析结果来验证。



    上部载荷

    顶盖载荷—作用于横梁的顶盖载荷,按顶盖的面积计算,一级为4.5kPa,二级为3.0kPa;
    堆码载荷—作用于侧面的堆码载荷,按内装物的质量规定如下表:

    内装物质量 堆码载荷,一级/二级
    ≦ 10t 10kPa/6.7kPa
    10t~20t 15kPa/10.0kPa
    20t~40t 20kPa/13.3kPa

    使用梁承和辅助立柱可以增加堆码载荷,减少木材用量。


    大型装备运输包装设计的一般步骤

    一、包装准备:准备计算的基础数据,确定货物重心
    二、包装箱设计:设计包装用的框架木箱
    三、货物固定:采用合理构件将货物固定
    四、吊装设计:运输过程中吊装部位的选择和吊装固定
    五、分析验证:采用有限元分析,得出包装结构的受力情况,需要时合理加固
    六、设计输出:输出包装材料表、材料价格、装配工程图等
    七、防潮包装设计:计算防潮干燥剂的用量和防潮袋成本,得出防潮包装总成本
    八、下料优化:通过胶合板下料优化和木方下料优化,得出采购用的材料定额和下料方案,从而计算准确的材料成本。


    适用范围
